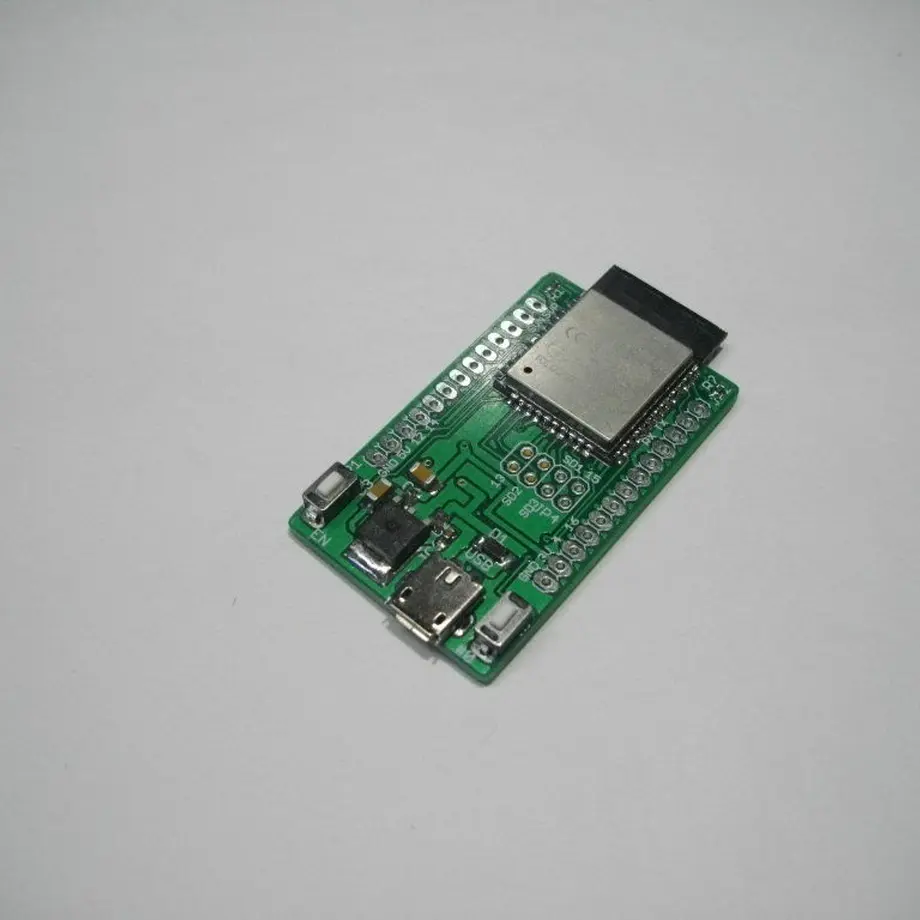

ESP-WROOM-32(esp32系)を搭載している
ブレークアウト(2.54mm ピッチ変換基 )となります。
起動に必要なプルアップ抵抗、手動での書込みモード変更ボタンを実装しております。
*) IOピン(左右 各13P/ 中央6P) のピンヘッダ等は装着されておりません。
*) 工事設計認証(技適)番号:211-161007
# 仕様/機能
WiFi:802.11 b/g/n
Bluetooth v4.2
デュアルコア Tensilica LX6
SRAM:520KB
基板外形寸法: 30x 50 mm
動作電圧: 3.3V
入力電圧: 4.8 - 5.0V
基板Ver : 2
*1) 技術的な内容につきましては、回答できない部分がございます。
不明点はメーカー等資料も参考下さい。
*2)下記のピンは、引き出しておりません。
EN /IO 0(#0)/IO2 (#2) /NC
# ピン配置
IOピン数(電源ライン含む)
左右2列: 各13P (13 +13 )
中央: 8P
*1) USBは、電源ラインのみです(2本線)、UART信号ラインは結線されておりません。
PC等から、UART接続する場合は、UARTアダプタが別途必要となります。
*2) VIN 5V(左下)から 電源を供給する場合は、USBコネクタからの電源供給を行わないように
お願いします(二重に供給)、逆電流が流れる場合があります。
詳細ページ:
http://kuc-arc-f.com/make/?p=1370
